Дальність тепловізора: що насправді означають 1800 м у паспорті

Відкриваєте картку тепловізійного прицілу, бачите «дальність виявлення 1800 м» — і здається, що на 1800 метрах ви впевнено розгледите оленя. Насправді на такій відстані прилад покаже лише теплу цятку. Розберемося, що означає ця цифра і як зрозуміти, на яку дистанцію прилад справді розраховано.

Три різні дальності: виявлення, розпізнавання, ідентифікація

Виробники оцінюють дальність за критерієм Джонсона — методикою, яка рахує, скільки пікселів матриці припадає на ціль. Від кількості пікселів залежить, що саме ви побачите:

• Виявлення — близько 2 пікселів. Ви помічаєте, що там щось тепле, але не можете сказати, що саме.
• Розпізнавання — близько 8 пікселів. Зрозуміло, що це тварина чи людина.
• Ідентифікація — близько 13 пікселів. Видно деталі: наприклад, самець це чи самка, що людина тримає в руках.

У паспорті майже завжди вказують саме дальність виявлення — найбільшу з трьох. Зазвичай її рахують для цілі розміром із людину, тож для дрібнішої, як-от лисиця, реальні відстані будуть меншими.

Як порахувати реальну дистанцію

На вдвічі далекій цілі пікселів удвічі менше, тому три дальності пов'язані простою пропорцією. Орієнтовно:

• дальність розпізнавання ≈ дальність виявлення ÷ 4;
• дальність ідентифікації ≈ дальність виявлення ÷ 6,5.

Приклад на двох моделях із нашого каталогу:

• AGM Rattler V2 35-384 — виявлення 1800 м, отже розпізнавання приблизно 450 м, ідентифікація приблизно 275 м.
• AGM Rattler V2 19-256 — виявлення 950 м, розпізнавання близько 240 м, ідентифікація близько 145 м.

Саме друга і третя цифри показують, на яку дистанцію прилад розраховано для полювання, коли ціль потрібно не просто помітити, а впевнено розгледіти.

Об'єктив важить більше, ніж здається

Кількість пікселів на цілі залежить від двох параметрів: фокусної відстані об'єктива і розміру пікселя матриці. Чим довший об'єктив і дрібніший піксель, тим більше пікселів ляже на ту саму ціль — і тим далі прилад «дістає».

Це добре видно на тих самих Rattler: з об'єктивом 35 мм дальність виявлення 1800 м, з об'єктивом 19 мм — 950 м. Фокус збільшили майже вдвічі — і майже вдвічі виросла дальність.

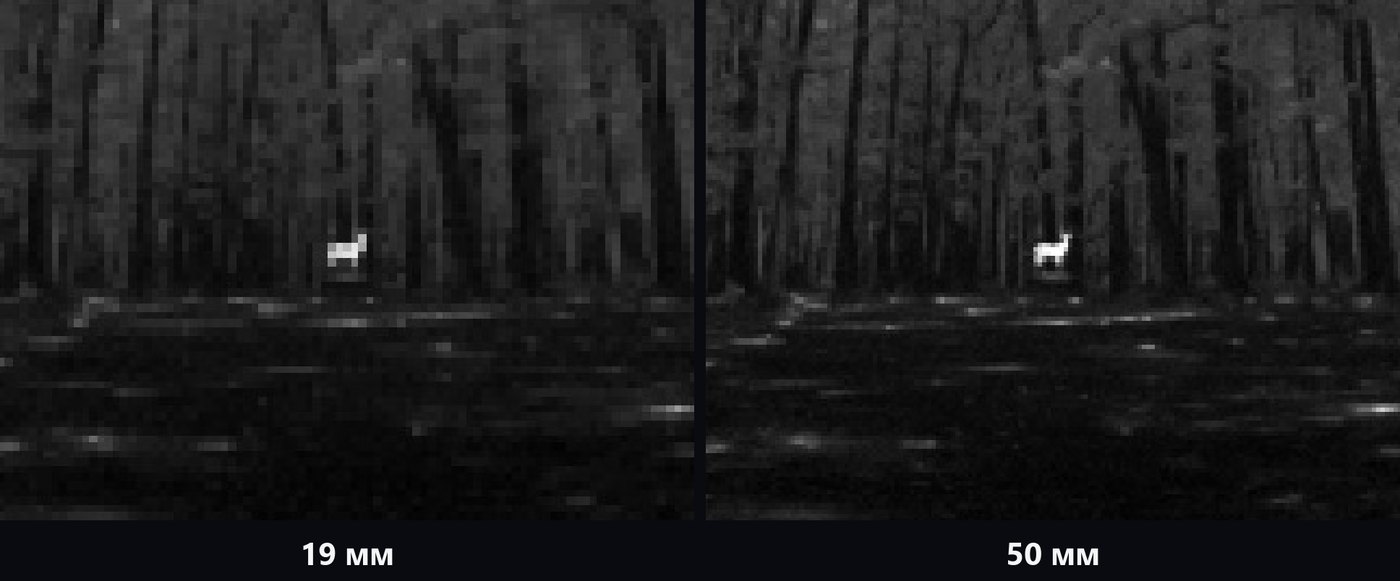

Однакова дистанція 300 м і однакова матриця 640×512. Змінено лише об'єктив: 19 мм ліворуч, 50 мм праворуч. Для порівняння кадри наведено до одного масштабу.

Але в довгого об'єктива є ціна — вужче поле зору. У лісі на короткій дистанції з таким приладом складніше помітити звіра, що виходить збоку.

А що дає матриця

Роздільна здатність матриці (256×192, 384×288, 640×512 тощо) насамперед визначає, наскільки широку картинку ви бачите з тим самим об'єктивом і скільки деталей збережеться при цифровому зумі. Тому великі матриці зазвичай ставлять разом із довшими об'єктивами: прилад бачить далеко і при цьому не перетворюється на «підзорну трубу» з вузьким полем зору.

Висновок простий: порівнювати прилади лише за роздільною здатністю матриці некоректно — дивіться на неї разом з об'єктивом.

Чим далі ціль, тим менше деталей

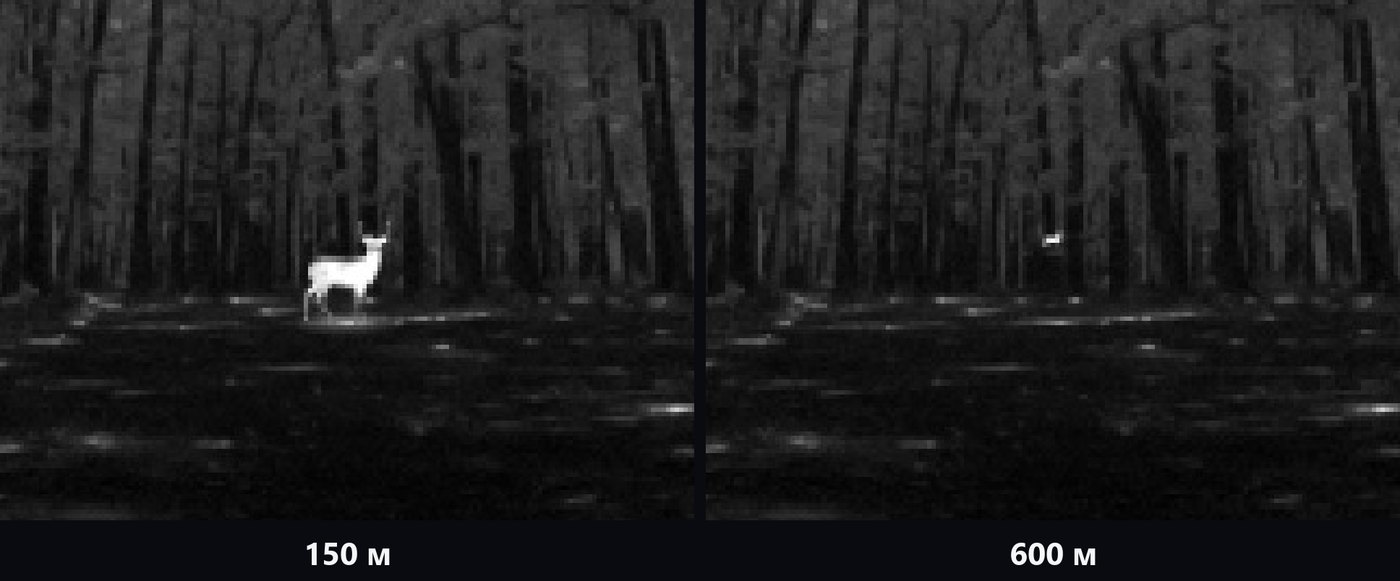

Той самий прилад на 150 м і на 600 м. Ціль стає меншою, на неї припадає менше пікселів, і деталі зникають.

Це звичайна фізика будь-якого тепловізора. Тому, обираючи прилад, чесно оцініть, на яких дистанціях ви полюєте найчастіше, а не орієнтуйтеся лише на максимальну цифру в паспорті.

NETD і погода

Паспортні дальності розраховують для хороших умов. Туман, дощ, сніг і висока вологість знижують тепловий контраст, і реальна дальність помітно скорочується. Параметр NETD (температурна чутливість, у мК) показує, наскільки добре прилад розрізняє дрібні перепади температури: чим менше значення, тим краще картинка тримає контраст у негоду.

Як обрати під свої дистанції

Орієнтовні рекомендації для полювання:

• До 300 м (ліс, засідка) — важливіше широке поле зору: матриця 256 або 384, об'єктив 19–25 мм.
• 300–600 м (узлісся, невеликі поля) — універсальний варіант: матриця 384, об'єктив близько 35 мм.
• Від 600 м (відкриті поля) — матриця 640 і об'єктив від 50 мм.

Це відправна точка, а не правило: остаточний вибір залежить від вашої місцевості, звичної дистанції пострілу та бюджету.

Перевірте на симуляторі

Щоб не гадати, спробуйте симулятор тепловізора: змінюйте об'єктив, матрицю й дистанцію і дивіться, як змінюється картинка. Він наочно показує принцип, але не замінює живий тест приладу.

Готові моделі — у розділах тепловізори та тепловізійні приціли. Якщо сумніваєтеся, телефонуйте 063 789-76-99 — підберемо прилад під ваші дистанції. Для військових діють спеціальні умови.

Коротко

• Цифра в паспорті — це дальність виявлення: на ній ви помітите лише теплу пляму.
• Щоб розпізнати ціль, поділіть цю цифру на 4, щоб побачити деталі — на 6,5.
• Дальність найбільше визначає об'єктив, а матриця — ширину поля зору.
• У негоду реальна дальність нижча за паспортну.

Детальніше про принцип роботи — у статті «Що таке тепловізор».
